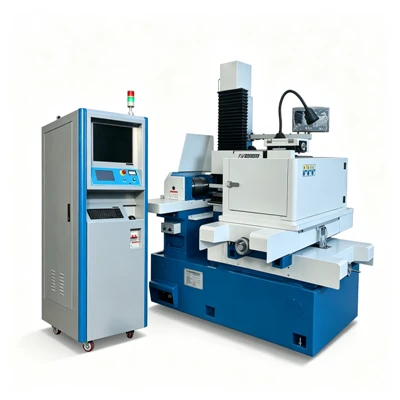

Máy cắt dây cắt nhiều dây OL4565FM được thiết kế cho các phôi dẫn điện có kích thước-trung bình yêu cầu độ chính xác gia công cao hơn và chất lượng bề mặt được cải thiện thông qua quá trình xử lý-cắt nhiều lần. Nó có bàn làm việc 580 × 860 mm, hành trình X/Y 450 × 650 mm, hành trình U/V 60 × 60 mm và hỗ trợ phôi có độ dày lên tới 500 mm và trọng lượng 500 kg. Với độ chính xác định vị ±0,015 mm, độ chính xác định vị lặp lại ±0,003 mm, độ chính xác gia công tối ưu là ±0,005 mm và độ nhám bề mặt xuống tới 1,2 μm, OL4565FM phù hợp với các khuôn mẫu, dụng cụ chính xác và các ứng dụng cắt dây EDM đòi hỏi khắt khe.
| Đặc điểm kỹ thuật cơ khí | OL4565FM | |
| Kích thước bàn làm việc | 580*860mm | |
| Hành trình trục X/Y | 450*650mm | |
| Hành trình trục U/V | 60*60mm | |
| Hành trình trục Z | 460mm | |
| Độ dày phôi tối đa | 500mm | |
| Tối đa. trọng lượng phôi | 500kg | |
| Trọng lượng thân máy | 1500kg | |
| Diện tích sàn thân máy | 1720×1260×1700mm | |
| Thông số kỹ thuật | ||
| Tối đa. góc côn/độ dày | ±6 độ / ±15 độ /±30 độ /80mm | |
| Tối đa. tốc độ gia công | 150mm2/phút | |
| Tối đa. tốc độ cấp dây | 1~11,4m/giây (có thể điều chỉnh tần số) | |
| Định vị chính xác | ± 0,015mm | |
| Độ chính xác định vị lặp lại | ± 0,003mm | |
| Độ chính xác gia công tối ưu | ± 0,005mm | |
| Độ nhám bề mặt tối ưu | 1.2μm | |
| Đường kính dây molypden | 0,10 ~ 0,25mm | |
| Nguồn điện | 3 pha/380V/50Hz | |
| Tiêu thụ điện năng | 3kVA | |
| Cấu hình tiêu chuẩn | ||
| Liên kết trục | Trục XYUV đồng thời | |
| Loại đường ray dẫn hướng | Hướng dẫn tuyến tính | |
| Chế độ truyền động trục XY | Động cơ bước/động cơ servo | |
| Hệ thống bôi trơn trung tâm | tự động | |
| Dung tích bể điện môi | 40 L | |
| Bộ điều khiển | Tủ điều khiển dọc | |
| Nền tảng phần mềm | Cửa sổ XP | |
| Hệ thống điều khiển | Tự động-cắt/ Giành chiến thắng-cắt/X8/HL | |
| Hiển thị ngôn ngữ | Tiếng Trung/Tiếng Anh/Tiếng Nga | |
| Màn hình | Màn hình LCD 17" | |
| Màn hình đọc kỹ thuật số | Trục XY DRO (5μm) | |
| Hướng dẫn CNC | Mã ISO tiêu chuẩn | |
| Kiểu truyền động | USB/LAN | |
